Microservice 분산 추적

Zipkin

• https://zipkin.io/
• Twitter에서 사용하는 분산 환경의 Timing 데이터 수집, 추적 시스템 (오픈 소스)
• Google Drapper에서 발전하였으며, 분산환경에서의 시스템 병목 현상 파악
• Collector, Query Service, Databasem WebUI로 구성
• Span

  • 하나의 요청에 사용되는 작업의 단위
  • 64 bit unique ID
• Trace
  • 트리 구조로 이뤄진 Span 셋
  • 하나의 요청에 대한 같은 Trace ID 발급

Spring Cloud Sleuth

• 스프링 부트 애플리케이션을 Zipkin과 연동
• 요청 값에 따른 Trace ID, Span ID 부여
• Trace와 Span Ids를 로그에 추가 가능
  • servlet filter
  • rest template
  • scheduled actions
  • message channels
  • feign client

Spring Cloud Sleuth + Zipkin

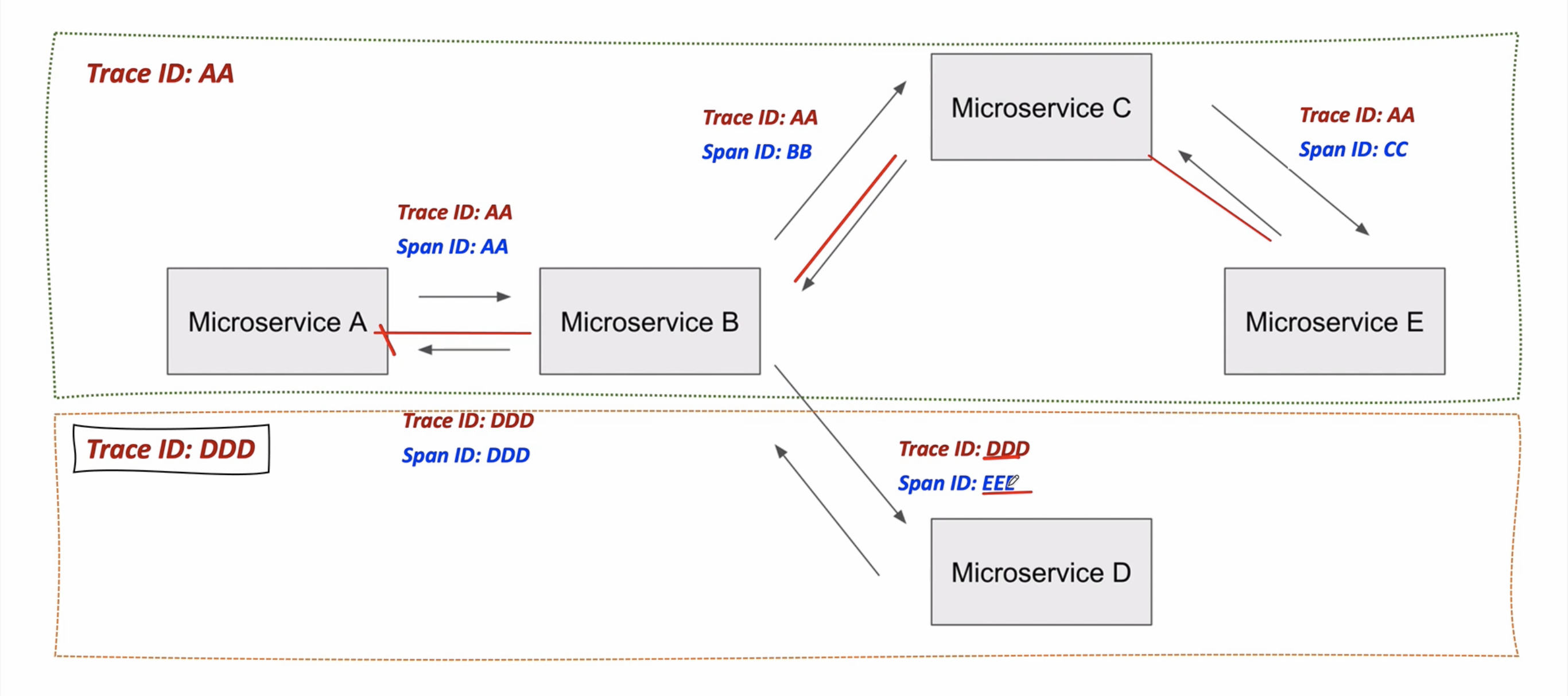

• 하나의 요청이 시작 될 때 Trace ID, Span ID 가 할당 되고, 이 ID는 요청이 끝날 때 까지 가지고 있음
• 하나의 흐름에서 새로운 요청을 하게 된다면 Trace ID는 유지되고, Span ID는 새로 할당됨

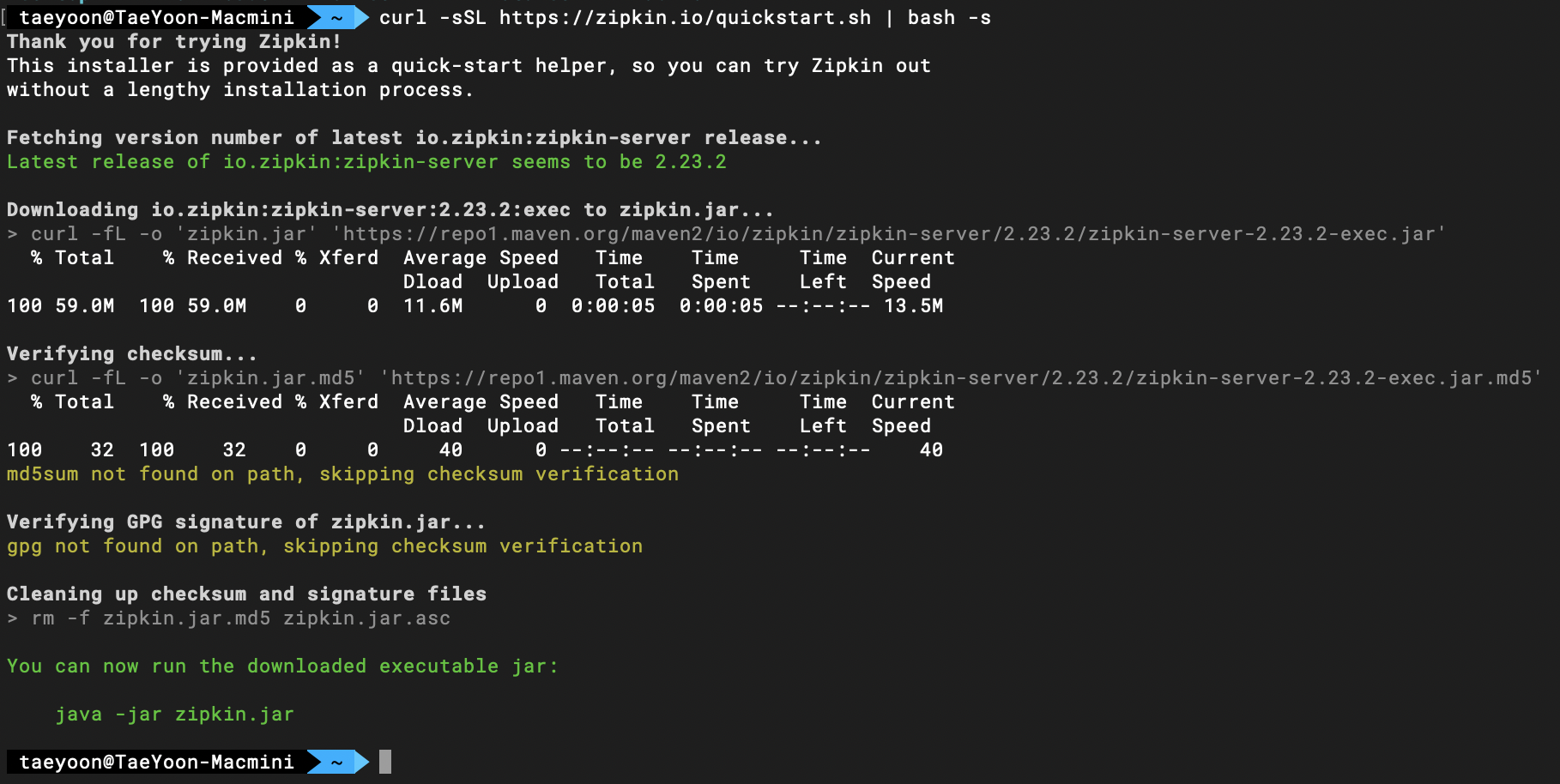

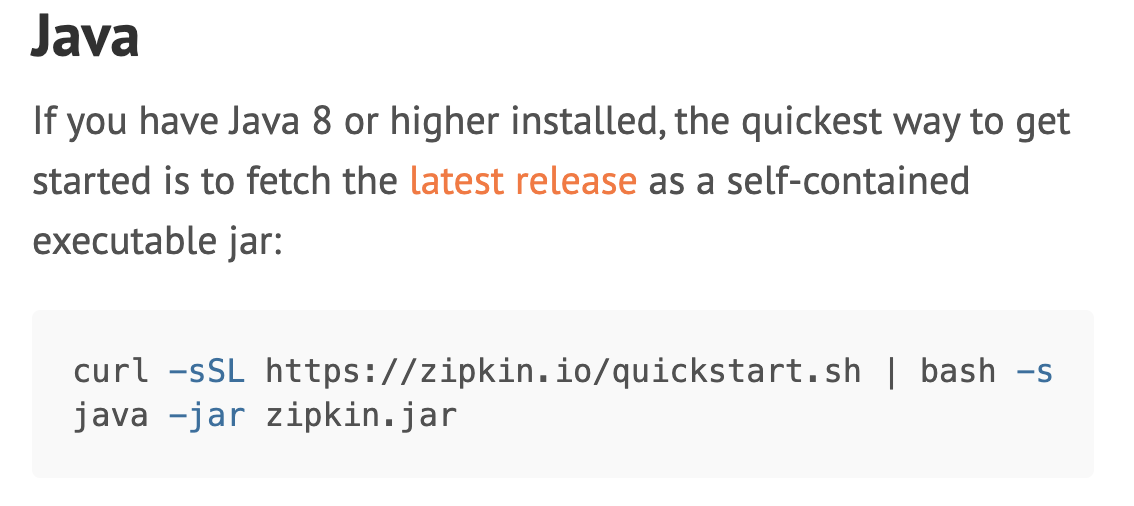

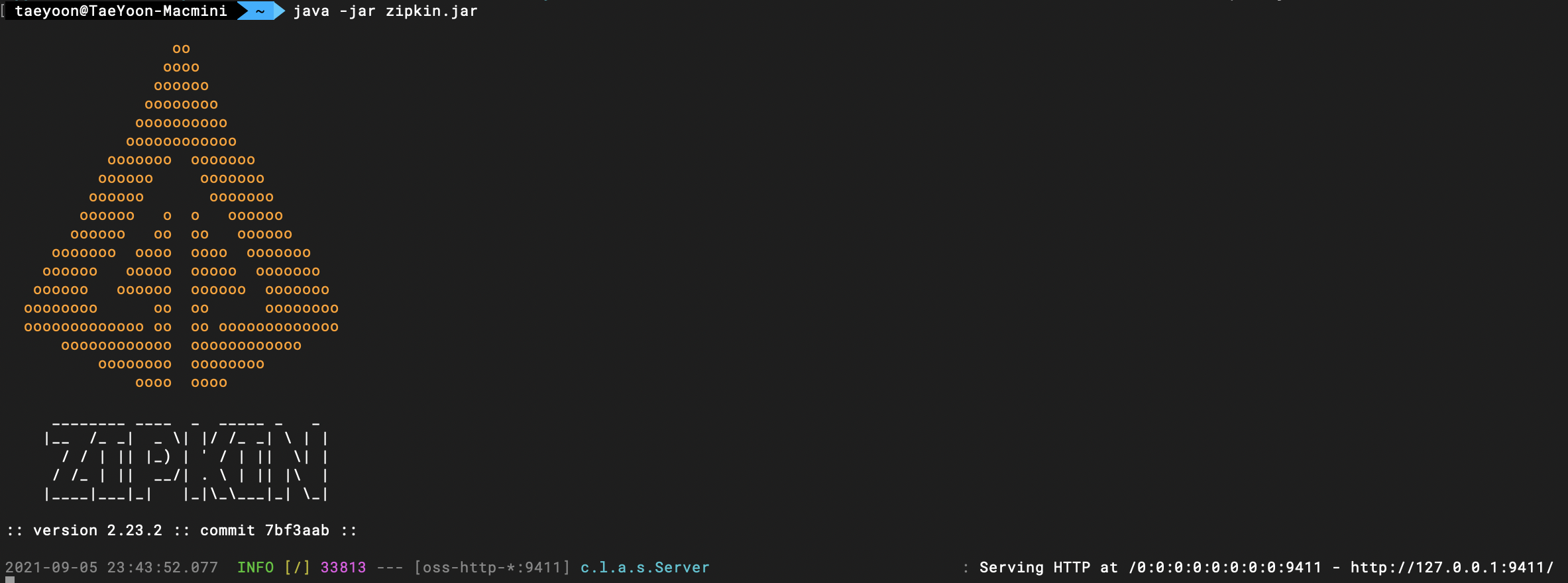

• Zipkin 설치 및 실행



Users MicroService,OrderService 수정

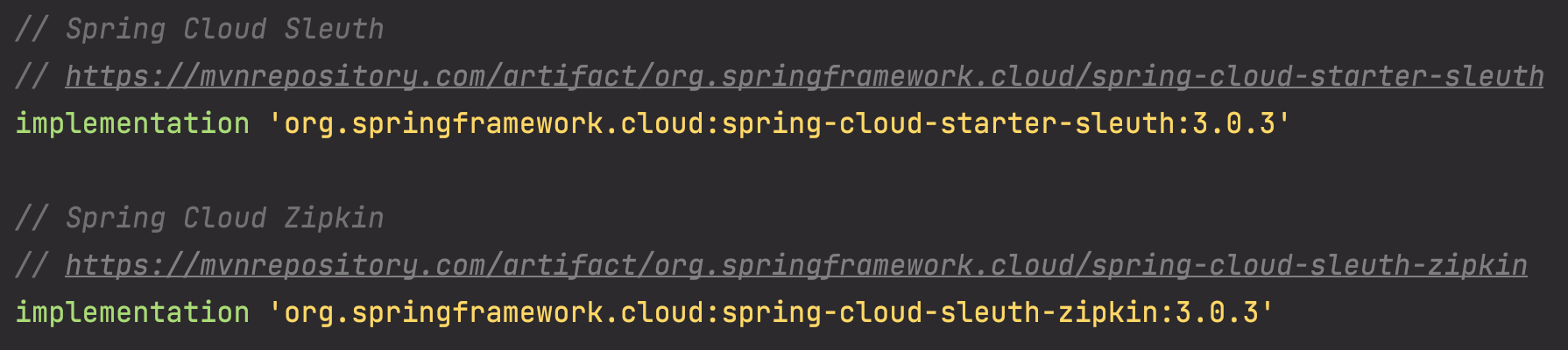

• build.gradle 에 sleuth, zipkin 주입(둘다)

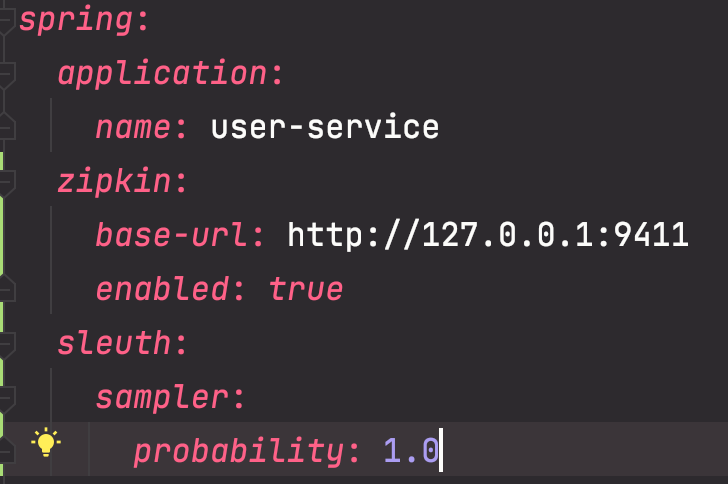

• application.yml 설정(zipkin 관련)(둘다)

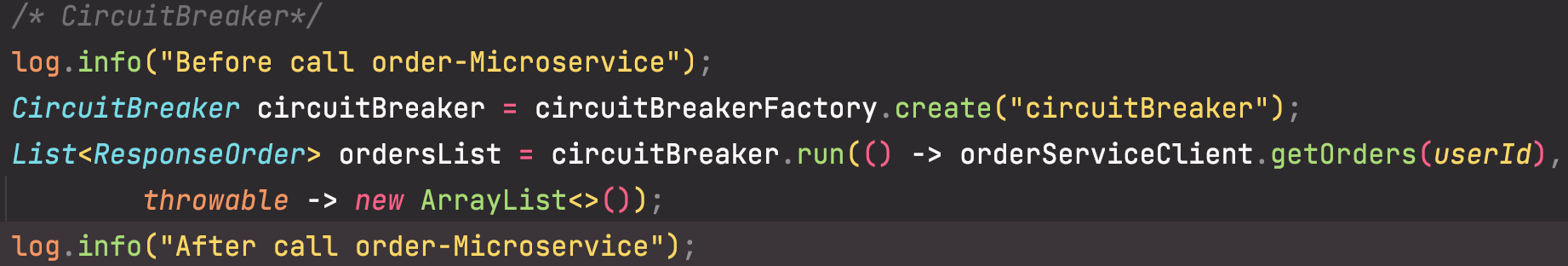

• UserServiceImpl에 log 찍기

• OrderController에 log 찍기

getOrder()

createOrder()

createOrder()



• 강제로 오류 생성하기

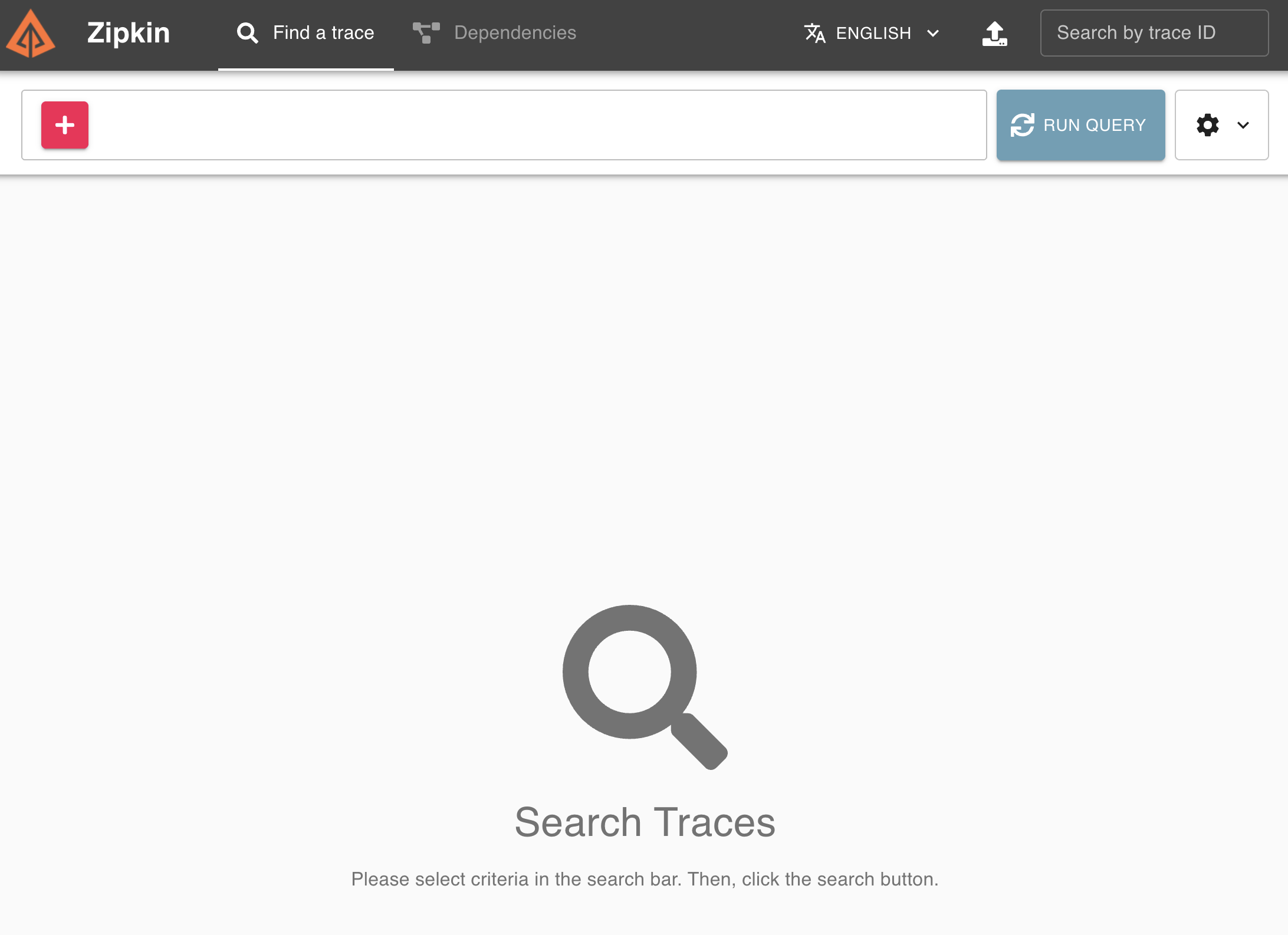

Zipkin을 사용해 마이크로서비스 플로우를 확인 할 수 있다.
